FCPU - 04
TECHNICKÉ ÚDAJE
Sériové linky procesoru MB90F598:
- COM0 s rozhraním RS-232/piggy je vyveden na konektory XC8 (RS-232) a XC6 (převodník piggy) a pro RS-485 také na svorkovnici XC2
- COM1 je určen k programování procesoru, s rozhraním RS-232/piggy je vyveden na konektory XC8 (RS-232) a XC6 (převodník piggy) a pro RS-485 také na svorkovnici XC3
Sběrnice CAN:
- sběrnice CAN je vyvedena na desetikolíkový konektor včetně napájení (umožňuje přímé připojení standardních periferních jednotek PROMOS line 2)
Síť Ethernet:
- řadič RTL8019AS doplněný oddělovacím transformátorem realizuje standard 10BaseT s rychlostí 10Mbps
- standardní konektor RJ45 pro UTP kabeláž
- indikaci provozu na síti umožňují 3 LED (standardně RX, TX a COL)
Sběrnice USB:
- podpora USB 1.1/2.0 client
- standardní konektor USB-B
Ostatní:
- RTC obvod zálohovaný baterií
- patice pro osazení 2ks EEPROM 24C01÷24C256
- napájení: 10 až 30 V DC / 4 W
- rozměry desky: 100 x 160 mm
Objednací čísla
FCPU-04 EI5404
Univerzální komunikační procesor
katalog. list k_fcpu04.pdf
tech. manuál mfcpu04.pdf
Centrální jednotky a komunikační procesory mcentral.pdf
Odkaz
na USB ovladač (pro obvody FTDI) do sekce Ke stažení
ZÁKLADNÍ CHARAKTERISTIKA
FCPU-04 je komunikační jednotka řízená jednočipovým mikroprocesorem MB90F598. Kromě vyvedení 2 sériových linek procesoru obsahuje řadič sítě Ethernet, řadič USB client, binární a analogové vstupy a výstupy. Sériové linky jsou vyvedeny na šroubovací svorkovnice (RS-485), konektory RJ45 (RS-232) a na kolíky pro konektory PFL14 (výstup převodníků »piggy«). Ethernetový kanál je vyveden na konektor RJ45 pro UTP kabeláž, USB kanál na konektor USB-B.

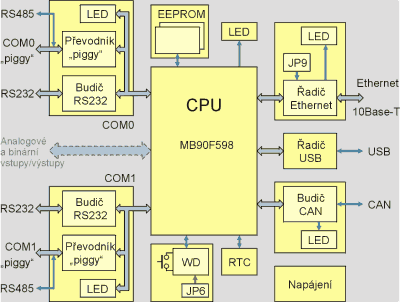

Blokové schéma základní desky FCPU-04
Programování
Pro vývoj programového
vybavení je nutno použít vývojový balík SOFTUNE (C kompilátor,
assembler, debugger). K desce je dodáván balík knihoven, které umožňují
snadné ovládání sériových kanálů, CANopen sběrnice a realizaci TCP/UDP
komunikace na Ethernet kanálu.
Osazení desky FCPU-04
Klasické zobrazení
